การเลือกเครื่องอัดอากาศแบบสกรูขนาดกะทัดรัดสามารถช่วยประหยัดพื้นที่การผลิตอันมีค่าได้ การจัดวางที่ใช้งานได้จริงยังช่วยให้เครื่องจักรมีพื้นที่เพียงพอสำหรับการระบายความร้อน การบำรุงรักษา และการเข้าถึงประจำวัน ก่อนทำการสั่งซื้อ ให้ประเมินพื้นที่ติดตั้งทั้งหมด รวมถึงพื้นที่รอบๆ และเหนือตู้ ซึ่งจะช่วยเปลี่ยนพื้นที่อุปกรณ์ขนาดเล็กให้กลายเป็นจุดติดตั้งที่ใช้งานได้จริง

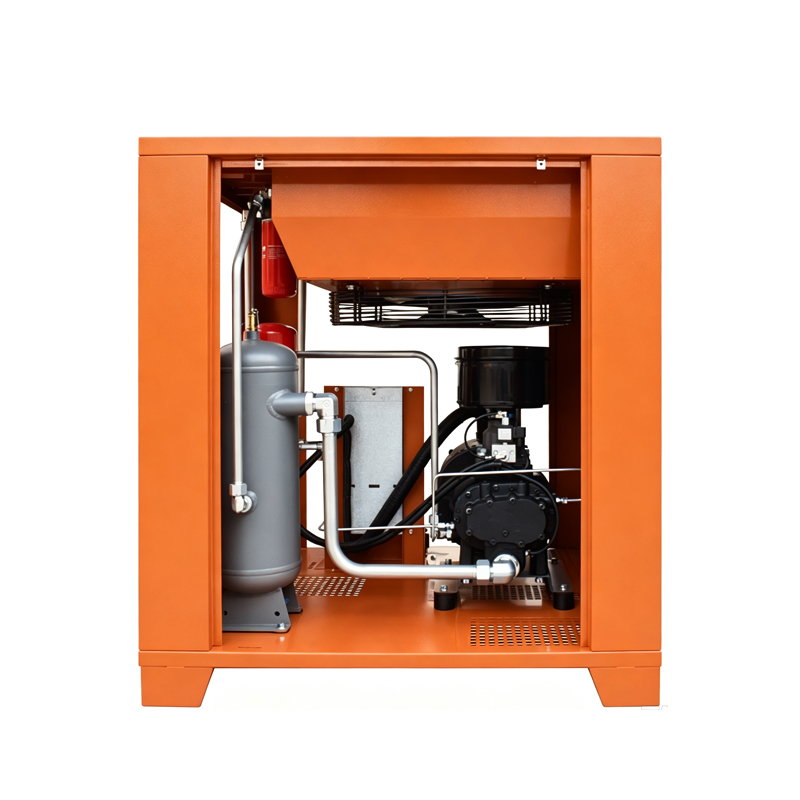

เริ่มต้นด้วยแปลนพื้นที่แบบมีมาตราส่วน HUADA SG-50 แบบ 37 kW ขั้นตอนเดียว คอมเพรสเซอร์แบบสกรู VSD แม่เหล็กถาวรมีขนาดตู้ที่เผยแพร่ไว้ที่ 1000 × 1100 × 1200 มม. (ยาว × กว้าง × สูง) ทำให้มีพื้นที่การติดตั้งของตู้ขนาด 1.10 ตร.ม. โปรดเพิ่มระยะห่างเพื่อการบริการและการระบายความร้อนเฉพาะรุ่นตามที่แสดงในแบบแปลนการติดตั้ง การติดตั้งที่เสร็จสมบูรณ์จะใช้พื้นที่มากกว่าพื้นที่การติดตั้งของตู้

วางแผน การระบายอากาศในห้องเครื่องอัดอากาศรอบเส้นทางลมระบายอากาศ จัดเตรียมอากาศขาเข้าที่เหมาะสมและเส้นทางสำหรับลมร้อนที่ระบายออกไปโดยไม่ไหลกลับเข้ามายังช่องลมเข้าสำหรับระบายความร้อน ตรวจสอบสภาพแวดล้อมหน้างานที่คาดว่าจะมีอุณหภูมิสูงที่สุดเทียบกับช่วงอุณหภูมิโดยรอบที่เครื่องจักรที่เลือกไว้1อนุญาต ในกรณีที่มีการติดตั้งท่อลม ให้ยืนยันปริมาณลมระบายอากาศและความต้านทานของท่อลมที่ยอมรับได้กับผู้ผลิตก่อนที่จะกำหนดขนาดของพัดลมหรือช่องระบายอากาศ

สำหรับ การติดตั้งเครื่องอัดอากาศ,การเข้าถึงบริการแผนที่อย่างระมัดระวังเช่นเดียวกับพื้นที่พื้น ตรวจสอบว่าแผงสามารถเปิดได้อย่างเต็มที่ วัสดุสิ้นเปลืองสามารถเปลี่ยนได้ และสามารถทำความสะอาดคูลเลอร์ได้ รักษาการเข้าถึงตัวควบคุมและตู้ไฟฟ้าให้โล่ง เว้นพื้นที่สำหรับเคลื่อนย้ายเครื่องมือและส่วนประกอบที่ต้องเปลี่ยน โดยใช้คำแนะนำของรุ่นที่เลือกเพื่อกำหนดระยะห่างที่จำเป็น

ตรวจสอบเส้นทางจัดส่งและ1การเชื่อมต่อของระบบก่อนที่จะสรุปแบบแปลน วัดขนาดประตูทางเข้า มุมเลี้ยว และความสูงจำกัดด้านบน รวมถึงยืนยันขนาดเมื่อบรรจุหีบห่อ วิธีการเคลื่อนย้าย และน้ำหนักที่กดทับพื้น ทำเครื่องหมายตำแหน่งช่องลมออก การเชื่อมต่อ1ไฟฟ้า และเส้นทางระบายน้ำ พร้อมทั้งเผื่อพื้นที่สำหรับถังพักลมและอุปกรณ์ปรับปรุงคุณภาพลมที่จำเป็น ตกลงเรื่องแรงดันไฟฟ้า เฟส และความถี่ของกระแสไฟฟ้า จากนั้นยืนยันแบบแปลนการติดตั้งขั้นสุดท้ายสำหรับกำหนดค่าที่จัดส่งมา

เติมเต็มแผนผังพื้นที่ด้วยการตรวจสอบความต้องการอากาศ จับคู่ปริมาณการจ่ายลมของรุ่นที่เลือก ณ แรงดันที่คุณต้องการเข้ากับความต้องการปกติและช่วงพีก และยืนยันความเหมาะสมสำหรับรูปแบบการทำงานของคุณ กำลังวางแผนพื้นที่ติดตั้งคอมเพรสเซอร์ใหม่หรือกำลังเปลี่ยนเครื่องเดิมใช่หรือไม่? ส่งร่างผังพื้นที่ ภาพถ่ายหน้างาน แรงดันที่ต้องการ ปริมาณลม และแหล่งจ่ายไฟให้แก่ HUADA เพื่อ ขอคำแนะนำเกี่ยวกับรุ่นที่เหมาะสมและข้อกำหนดในการติดตั้ง.
